Es ist anfänglich nicht unbedingt erkennbar, ob eine Störung des Funksignals gegeben ist. Folgende Möglichkeiten können einen Hinweis auf eine Störung des Funksignals sein:

• Die Position des Baggers (MTS-Navi/MTS-Geo) springt, eventuell auch nur um wenige Zentimeter.
• Die erwartete Genauigkeit ist nicht mehr gegeben.
• Der Rover verliert immer wieder einen vorhandenen Fixed.

Dies kann daran liegen, dass z.B. die MTS-Basis zu weit weg ist, oder durch die Frequenz einer zweiten Basis überlagert wird.

Bevor Sie nun auf die Fehlersuche gehen, versuchen Sie erneut, eine Verbindung zwischen diesen Geräten aufzubauen.

Verbindung prüfen

Um die Verbindung zu prüfen haben Sie zwei Möglichkeiten.

Funkfrequenz-Prüfung im MTS-Navi

Ab der Version 1.3.1.88 kann die Verbindung im MTS-Navi geprüft werden.

• Starten Sie das MTS-Navi
• Wählen Sie Konfig  um in den Konfigurationsdialog zu gelangen
• Prüfen Sie den Eintrag Basis-Id/-Linienlänge
  • Ist die korrekte Basis-ID angegeben?
  • Ist die Entfernung (Linienlänge in Meter) zur MTS-Basis realistisch?

Funkfrequenz-Prüfung am MTS-Receiver oder/und an der MTS-Basis

Ansonsten müssen sie zum Koffer der MTS-Basis oder/und des MTS-Receivers gehen und diesen öffnen.

• Prüfen Sie, dass der Koffer korrekt angeschlossen ist und der Receiver Spannung hat.
• Prüfen Sie am SATEL Sateline-EASy Gerät den Kanal, auf dem die MTS-Basis kommuniziert (in der Regel Kanal 10).

Anschließend bauen Sie erneut eine Bluetooth-Verbindung zwischen Toughpad und MTS-Basis auf.

Kanalwechsel durchführen

Einen Kanalwechsel führen Sie am SATEL Sateline-EASy Gerät folgendermaßen durch:

Image Removed

Bluetooth-Verbindung zwischen Basis und PC herstellen

Wenn Sie die Funkfrequenz und Qualität des Funksignals an der MTS-Basis überprüft haben, dann wechseln Sie nun auf das Toughpad.

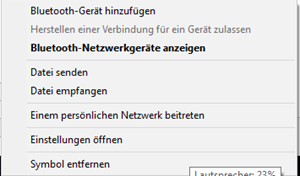

Wählen Sie den Befehl Bluetooth-Gerät hinzufügen
Image Removed

Im Verbindungsdialog die kopplungsbereite MTS-BasisXX anklicken, in unserem Beispiel MTS-Basis35
Image Removed

Wählen Sie den Befehl Koppeln
Image Removed

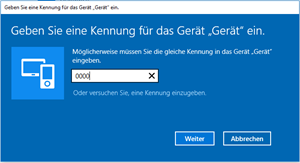

Geben Sie die Gerätekennung 0000 ein und bestätigen Sie mit Weiter
Image Removed

Der PC verbindet sich mit der Basis
Image Removed

Image Removed

Auf dem Toughpad die Bluetooth Verbindung prüfen

1. Wählen Sie in der Taskleiste im Kontext (rechte Maustaste) des Befehls Bluetooth das Symbol .Image Removed
2. Wählen Sie den Befehl Einstellungen öffnen
   Image Removed
3. Wählen Sie den Reiter COM-Anschlüsse
   Image Removed

Von der verwendeten Basis müssen die letzten zwei Ziffern der Seriennummer im Reiter sichtbar sein, in unserem Beispiel MTS-Basis35 jeweils die Richtung Eingehend und Ausgehend. Für die Verbindung wird die Richtung Ausgehend verwendet, in unserem Beispiel „COM10 Ausgehend MTS-Basis35 ‚SerialPort‘“.

In MTS-Basis eine neue Position setzen

1. Starten Sie das Programm MTS-Basis
   Image Removed
2. Die Basis wird automatisch gesucht, ansonsten wählen Sie den Befehl Basis suchen.Image Removed
3. Wählen Sie das benötigte Gerät aus  Image Removed
4. Geben Sie unter Name einen beschreibenden Namen für den neuen Festpunkt ein. Bestätigen sie mit Ok.
5. Speichern Sie die Eingabe über den Schalter Neue Position Image Removed
6. Die neue Position ist in der Liste der bekannten Positionen sichtbar und auswählbar.

Überprüfen einer Verbindung zur Receiverbox im MTS-Navi

1. Starten Sie das MTS-Navi und kontrollieren Sie, ob die Verbindung mit Fixed besteht. ACHTUNG: Funkmodem auf CH9 433.1... einstellen.

Hinweis: Achten Sie darauf, dass der gleiche Kanal wie inder Bais verwendet wird!
