Praxislösung

Bluetooth-Verbindung zu einer MTS-Basis prüfen

(Stand: 04/2017)

Inhaltsverzeichnis

Fehlende Verbindung zur MTS-Basis

Gelegentlich kann es vorkommen, dass die Bluetooth-Verbindung zwischen Toughpad, Rover und MTS-Basis schwankt oder ganz abreißt. Dies kann verschiedene Ursachen haben.

Es ist anfänglich nicht unbedingt erkennbar, ob eine Störung des Funksignals gegeben ist. Folgende Möglichkeiten können einen Hinweis auf eine Störung des Funksignals sein:

Die Position des Baggers (MTS-Navi/MTS-Geo) springt, eventuell auch nur um wenige Zentimeter.
Die erwartete Genauigkeit ist nicht mehr gegeben.
Der Rover verliert immer wieder einen vorhandenen Fixed.

Dies kann daran liegen, dass z.B. die MTS-Basis zu weit weg ist, oder durch die Frequenz einer zweiten Basis überlagert wird.

Bevor Sie nun auf die Fehlersuche gehen, versuchen Sie erneut, eine Verbindung zwischen diesen Geräten aufzubauen.

Verbindung prüfen

Um die Verbindung zu prüfen haben Sie zwei Möglichkeiten.

Funkfrequenz-Prüfung im MTS-Navi

Ab der Version 1.3.1.88 kann die Verbindung im MTS-Navi geprüft werden.

Starten Sie das MTS-Navi
Wählen Sie Konfig um in den Konfigurationsdialog zu gelangen
Prüfen Sie den Eintrag Basis-Id/-Linienlänge
- Ist die korrekte Basis-ID angegeben?
- Ist die Entfernung (Linienlänge in Meter) zur MTS-Basis realistisch?

Funkfrequenz-Prüfung am MTS-Receiver oder/und an der MTS-Basis

Ansonsten müssen sie zum Koffer der MTS-Basis oder/und des MTS-Receivers gehen und diesen öffnen.

Prüfen Sie, dass der Koffer korrekt angeschlossen ist und der Receiver Spannung hat.
Prüfen Sie am SATEL Sateline-EASy Gerät den Kanal, auf dem die MTS-Basis kommuniziert (in der Regel Kanal 10).

Anschließend bauen Sie erneut eine Bluetooth-Verbindung zwischen Toughpad und MTS-Basis auf.

Achtung: Falls Frequenzstörungen vorhanden sind müssen Sie den Kanal an der Basis wechseln. Sie erkennen eine überlagernde Frequenz im Display des SATEL Satelline-EASy Gerätes, wenn der n-Wert im sekundentakt springt. Der Wert kann z.B. zwischen 70 und >100 schwanken. Wechseln Sie dann z.B. auf Kanal 9.

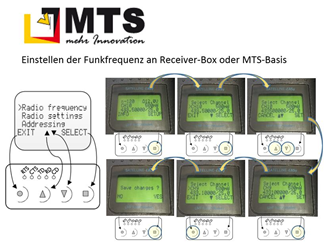

Kanalwechsel durchführen

Einen Kanalwechsel führen Sie am SATEL Sateline-EASy Gerät folgendermaßen durch:

Bluetooth-Verbindung zwischen Basis und PC herstellen

Wenn Sie die Funkfrequenz und Qualität des Funksignals an der MTS-Basis überprüft haben, dann wechseln Sie nun auf das Toughpad.

Wählen Sie in der Taskleiste im Kontext (rechte Maustaste) den Befehl Bluetooth
Wählen Sie den Befehl Bluetooth-Gerät hinzufügen
Im Verbindungsdialog die kopplungsbereite MTS-BasisXX anklicken, in unserem Beispiel MTS-Basis35
Wählen Sie den Befehl Koppeln
Geben Sie die Gerätekennung 0000 ein und bestätigen Sie mit Weiter
Der PC verbindet sich mit der Basis
Die Basis ist verbunden

Auf dem Toughpad die Bluetooth Verbindung prüfen

Wählen Sie in der Taskleiste im Kontext (rechte Maustaste) des Befehls Bluetooth das Symbol .
Wählen Sie den Befehl Einstellungen öffnen
Wählen Sie den Reiter COM-Anschlüsse

Von der verwendeten Basis müssen die letzten zwei Ziffern der Seriennummer im Reiter sichtbar sein, in unserem Beispiel MTS-Basis35 jeweils die Richtung Eingehend und Ausgehend. Für die Verbindung wird die Richtung Ausgehend verwendet, in unserem Beispiel „COM10 Ausgehend MTS-Basis35 ‚SerialPort‘“.

In MTS-Basis eine neue Position setzen

Starten Sie das Programm MTS-Basis
Die Basis wird automatisch gesucht, ansonsten wählen Sie den Befehl Basis suchen.
Wählen Sie das benötigte Gerät aus
Geben Sie unter Name einen beschreibenden Namen für den neuen Festpunkt ein. Bestätigen sie mit Ok.
Speichern Sie die Eingabe über den Schalter Neue Position
Die neue Position ist in der Liste der bekannten Positionen sichtbar und auswählbar.
